A liga de metal que desfaz as próprias dobras quando esquenta
Uma tira de níquel e titânio dobrada em sanfona voltou lisa diante de uma chama, e essa troca de fase hoje abre stents em artérias.
|

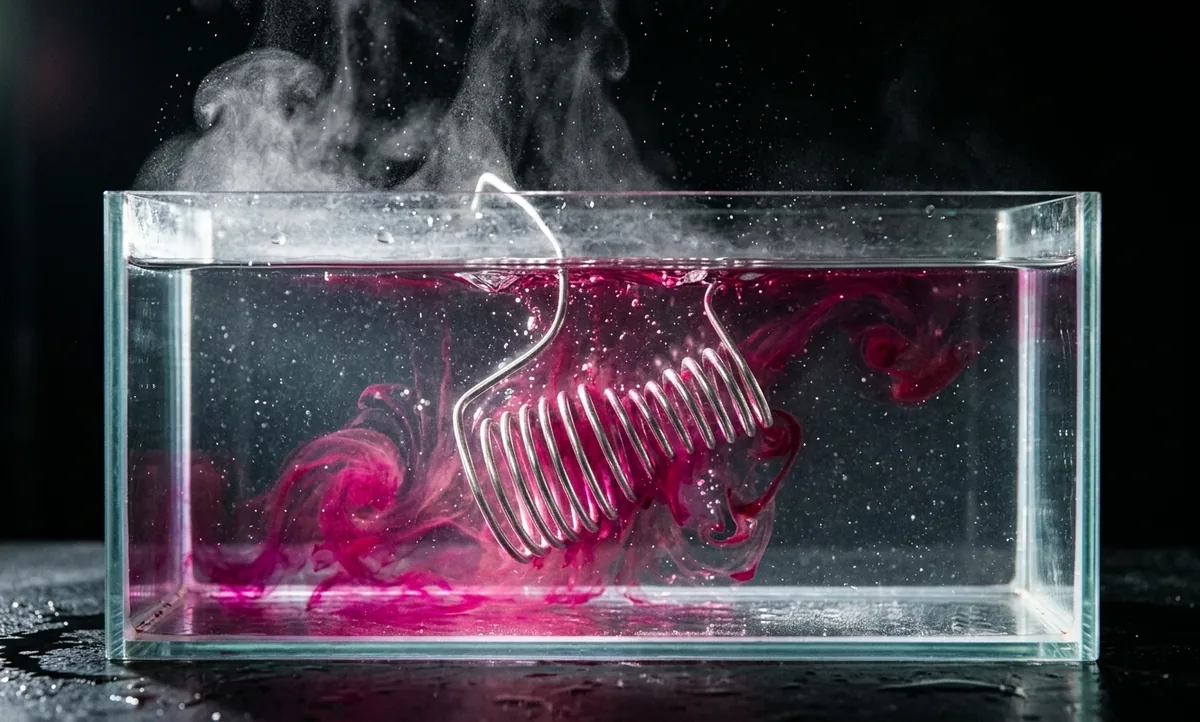

Fio de nitinol curvado em espiral
|
| ▼ |
|
Em 1961, numa reunião interna do Naval Ordnance Laboratory, em White Oak, Maryland, o metalurgista William Buehler pôs sobre a mesa uma tira de liga de níquel e titânio dobrada em sanfona, fechada como um acordeão. David Muzzey, um dos diretores presentes, aproximou a chama do isqueiro de cachimbo. A tira abriu as dobras e voltou reta em menos de um segundo, ainda sobre a mesa, sem que ninguém tocasse nela.
O nome da liga guarda o endereço de nascimento: nitinol, de níquel, titânio e Naval Ordnance Laboratory. Buehler procurava um material resistente a impacto para cones de ogiva de míssil, e a memória de forma apareceu como efeito colateral de um teste de amortecimento. Uma barra fria soava surda quando batida contra a bancada; aquecida, a barra soava clara como um sino. A diferença no som indicava que a estrutura interna do metal mudava com a temperatura, e não apenas a rigidez aparente.
Aquecer metal deformado para endireitá-lo não tem nada de novo. Qualquer arame amassado volta ao lugar com maçarico, martelo e paciência. O que espanta no nitinol é a ausência completa de intervenção externa. Ninguém puxa, ninguém martela, ninguém prensa contra uma fôrma. O metal recupera uma geometria que foi gravada nele em tratamento térmico anterior, com precisão de décimos de milímetro, e para exatamente naquele ponto, sem passar direto.
O gesto também não consome o material do jeito que uma dobra comum consumiria. Um clipe de papel dobrado e desdobrado repetidas vezes quebra na terceira ou quarta rodada, porque cada dobra empilha defeitos permanentes na estrutura do aço. Um arame de nitinol trabalhando dentro da faixa correta de deformação repete o ciclo milhares de vezes sem trincar, e é justamente essa resistência à repetição que sustenta as aplicações médicas.
A resposta não está em nenhuma química exótica. Níquel e titânio são elementos comuns, e a proporção da liga fica perto de um átomo para um. O que muda tudo é o arranjo geométrico com que esses átomos se acomodam. Quando o nitinol volta ao formato, ele não está sendo desentortado: está trocando de fase cristalina, e é essa troca que a seção a seguir desmonta em detalhe.
Continue lendo ↓
|
|
I O Mecanismo
Austenita, martensita e a dobra que não quebra ligação
|
|
A estrutura cristalina responsável pelo efeito foi determinada por Frederick Wang e colaboradores no próprio laboratório da Marinha, em trabalho publicado no Journal of Applied Physics em 1965. Acima de uma certa temperatura, os átomos se organizam numa rede cúbica ordenada chamada austenita, com o níquel ocupando o centro de um cubo formado por titânio. Abaixo dessa temperatura, a rede se inclina e assume uma estrutura monoclínica de simetria menor, a martensita.
A passagem entre as duas fases pertence a uma categoria específica, a transformação displaciva. Nenhum átomo troca de vizinho, nada se difunde, nada precisa migrar por longas distâncias dentro do sólido. Os átomos apenas se deslocam alguns décimos de nanômetro em relação uns aos outros, todos ao mesmo tempo, num movimento coordenado. Por isso a transformação acontece na velocidade do som dentro do material, e não na velocidade lenta de uma difusão química.
A martensita se forma em variantes espelhadas que se encaixam como as pregas de um leque, o que os metalurgistas chamam de geminação. Quando você dobra um arame frio de nitinol, ele cede sem esforço, e o que cede são essas pregas: as variantes se reorientam, escolhendo a orientação que melhor acomoda a força aplicada. As ligações atômicas continuam todas inteiras, apenas inclinadas.
Num aço comum a história é outra. A deformação acontece por deslizamento de discordâncias, defeitos que se movem por planos inteiros do cristal e deixam rastro permanente. Uma vez que o plano deslizou, não existe informação guardada em lugar nenhum sobre onde ele estava antes.
O nitinol dobrado não perdeu a informação da forma original, porque a fase austenítica de alta temperatura só admite um arranjo possível. Ao aquecer, cada variante de martensita tem um único destino geométrico, o cubo ordenado, e a peça inteira reverte para a geometria em que foi tratada termicamente. A memória não está numa memória: está na restrição de simetria da rede cúbica. |
A temperatura em que a reversão acontece se ajusta pela composição, com uma sensibilidade que assusta quem vem de outras ligas. Deslocar a fração de níquel em cerca de um décimo de por cento atômico move a temperatura de transformação em torno de dez graus Celsius. Um lote com dois centésimos de desvio na fusão entrega uma peça que abre no corpo humano ou uma peça que fica inerte a trinta e sete graus.
Existe ainda o irmão da memória de forma, chamado superelasticidade. Se a liga é usada acima da temperatura de transformação, ela já está austenítica, e a própria tensão mecânica força localmente a formação de martensita. Retirada a força, a martensita desaparece sozinha e a peça volta na hora, sem precisar de calor nenhum. É esse regime que faz uma armação de óculos torcida voltar ao lugar na bancada da ótica, à temperatura ambiente.
|
|
II Por que Importa
O stent que se abre com o calor do corpo
|
|
Em 1983, Charles Dotter e Andrew Cragg publicaram na Radiology o resultado de implantes de espirais de nitinol em artérias de cães. A espiral era introduzida comprimida dentro de um cateter fino, em temperatura baixa, e se expandia até o diâmetro programado quando exposta à temperatura corporal. O procedimento não usava balão, parafuso, sutura nem qualquer mecanismo de travamento.
"O fio de nitinol pode ser deformado em uma configuração compacta e retilínea, adequada à passagem por um cateter, e retoma a espiral previamente fixada quando aquecido dentro do vaso." > > Charles Dotter e Andrew Cragg, Radiology, 1983 |
A engenharia por trás do stent autoexpansível moderno mora inteira no ajuste de composição descrito na seção anterior. A liga é fundida para que a temperatura final de reversão fique alguns graus abaixo dos trinta e sete do corpo humano. Fora do paciente, resfriada ou apenas mantida comprimida na bainha do cateter, a malha permanece dócil e fina. Solta dentro da artéria, ela abre e passa a exercer pressão radial constante contra a parede do vaso.
A palavra constante carrega o valor clínico. Um metal comum devolve força proporcional ao quanto foi esticado, então perde pressão à medida que o vaso cede e se acomoda. A malha de nitinol, trabalhando no patamar de tensão da transformação de fase, mantém força quase igual ao longo de uma faixa larga de diâmetro, e continua empurrando o vaso mesmo depois que ele acomodou os primeiros milímetros.
Essa propriedade chegou à boca antes de chegar à artéria. Em 1971, o ortodontista George Andreasen começou a usar arcos de nitinol em aparelhos fixos, no lugar do aço inoxidável. O arco de aço aplica força alta no primeiro dia e praticamente nenhuma na terceira semana, o que obriga a consultas frequentes de reativação. O arco de nitinol entrega força mais baixa e muito mais estável, e o intervalo entre ajustes aumenta.
Fora da medicina, a lista cresceu para onde é caro instalar motor. Fios de nitinol funcionam como atuadores que puxam quando recebem corrente elétrica e esfriam sozinhos depois, sem engrenagem, sem eixo e sem lubrificação. Bordas serrilhadas de bocal de motor a jato usam o efeito para mudar de geometria conforme a altitude, reduzindo o barulho na decolagem e recuperando eficiência no cruzeiro. Guias de cateter, cestas de retirada de cálculo renal e brocas de canal endodôntico exploram a superelasticidade para percorrer curvas fechadas sem entortar de vez.
Nada é gratuito. O níquel na superfície pode migrar para o tecido, o que exige passivação e camada de óxido de titânio bem formada, e uma parcela de pacientes tem sensibilidade ao metal. A fadiga também cobra: cada ciclo de transformação deixa um resíduo minúsculo de deformação irreversível, e o acúmulo desloca a temperatura de reversão ao longo de milhões de batimentos.
| |
